振動視覺增強影像系統全場模態測試設備
振動視覺增強影像系統全場模態測試設備描述：

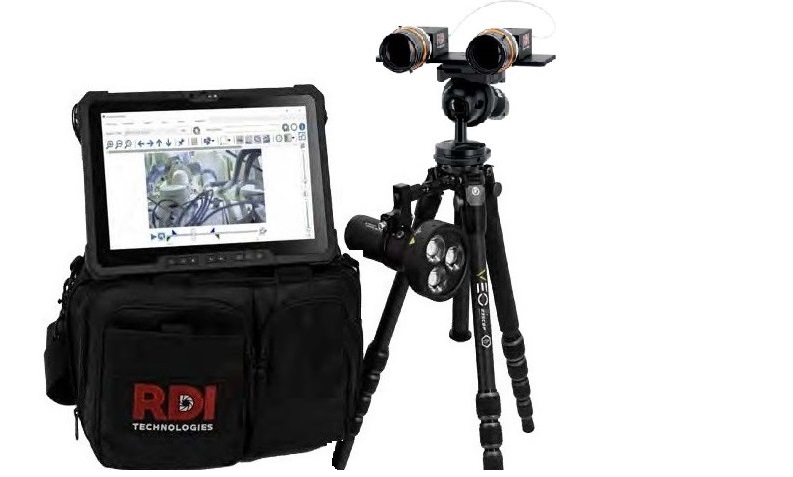

RDI Modal Amplified? 是一種基于高速相機振動運動放大成像技術的非接觸式全場模態測試測量系統，
Iris M系列利?高速相機攝像技術及視覺增強影像技術將微小的振動及遠動形態增強至肉眼可見的程度，

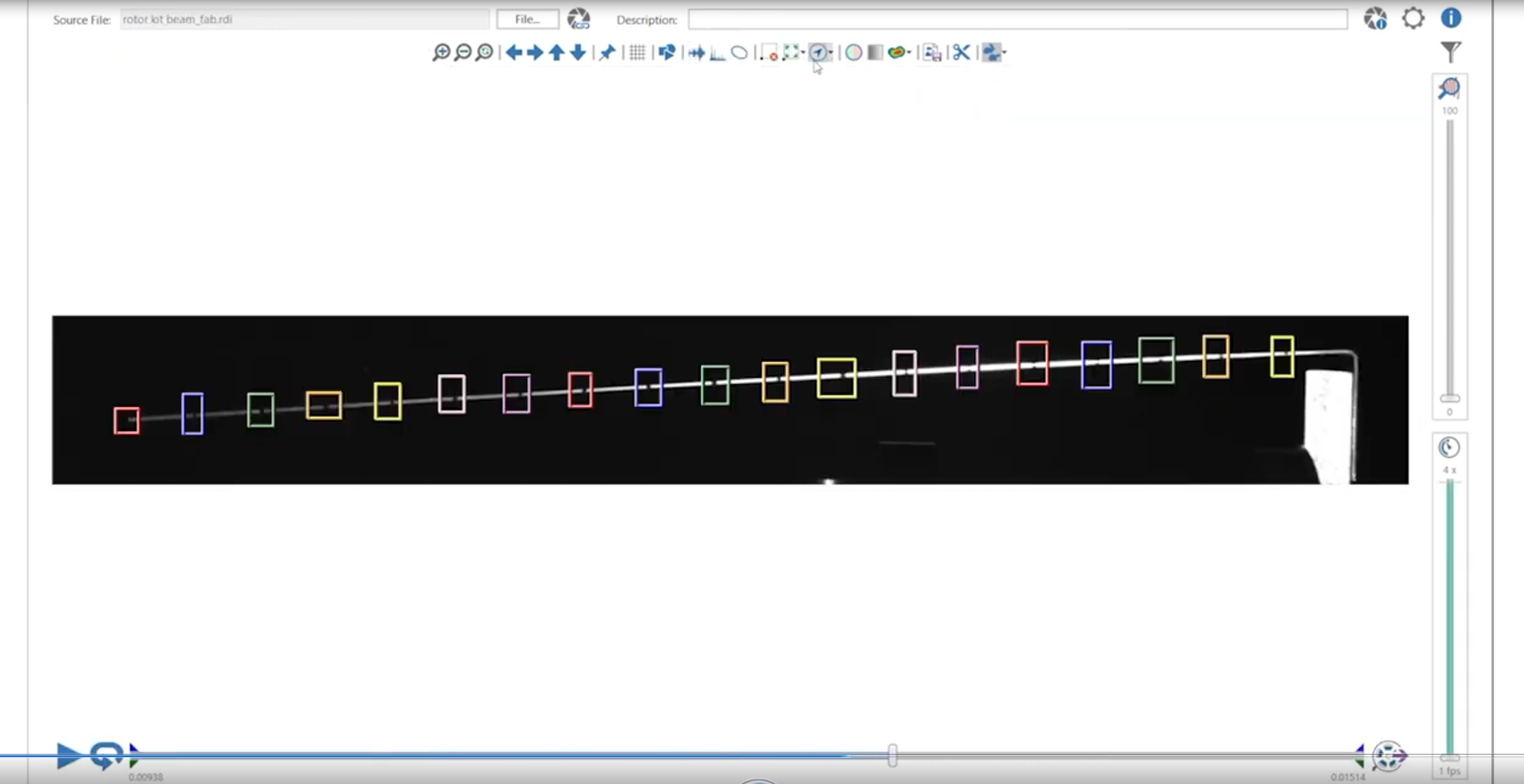

可實現非接觸式全場模態測試、振動測試、位移測試及監測影像每一點相位、運動軌跡并實現時頻變換。
振動視覺增強影像系統全場模態測試特點：
1、快速安裝、快速啟動、無需布置復雜的傳感器、方便外場測試攜帶；
2、穩定性：顯示了在特定頻率下阻尼穩定的模態振型；
3、數據導出：將波形、頻譜、相干性、FRF和相位導出到UFF文件；

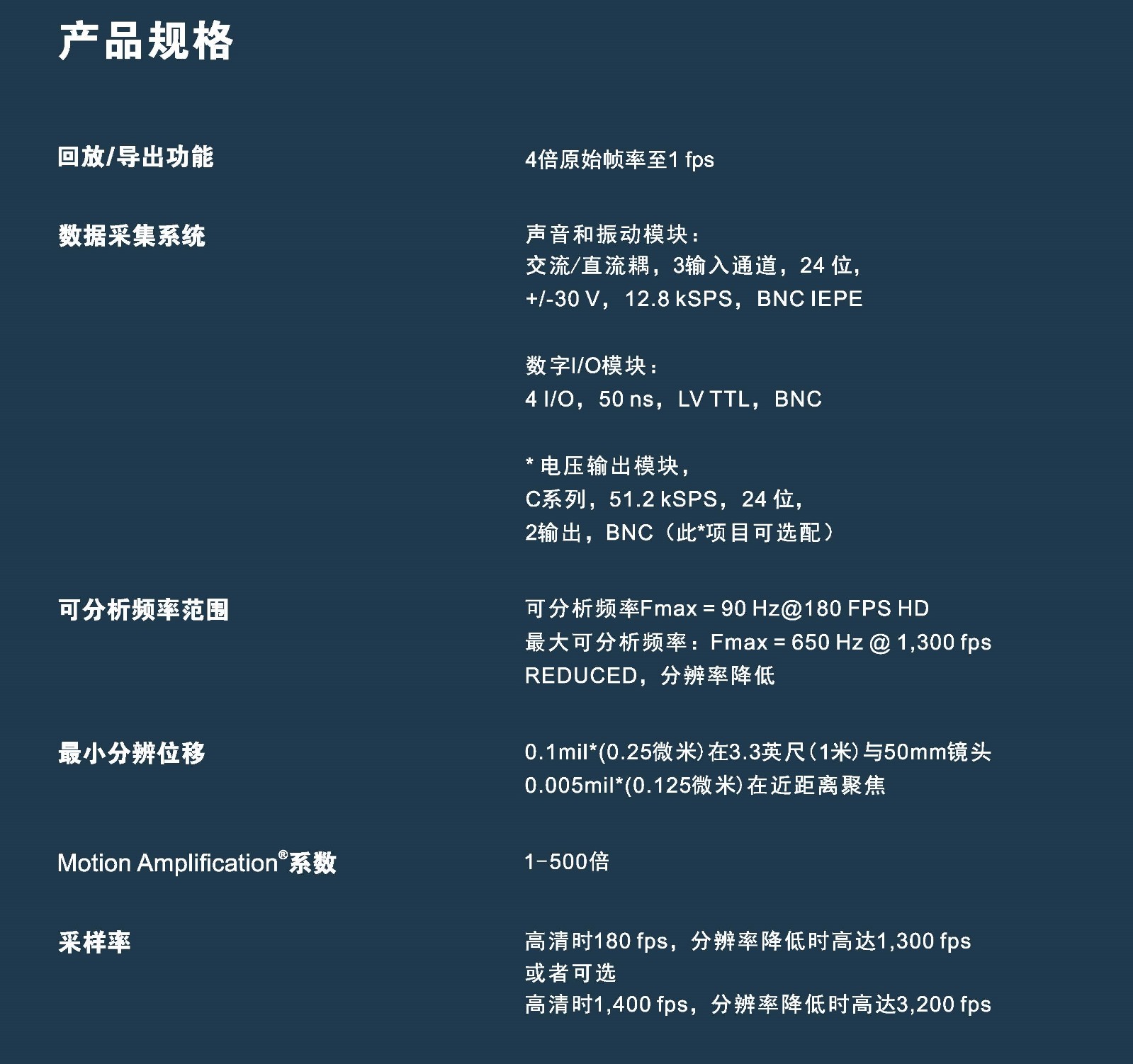

4、振動測量儀采樣率:可達145000Hz；
5、相干圖：顯示相干性數據的彩色圖像疊加；
6、模態放大?實現了從耗時的動畫建模轉變?yōu)槭褂没谙鄼C的技術可視化實際的真實結構；

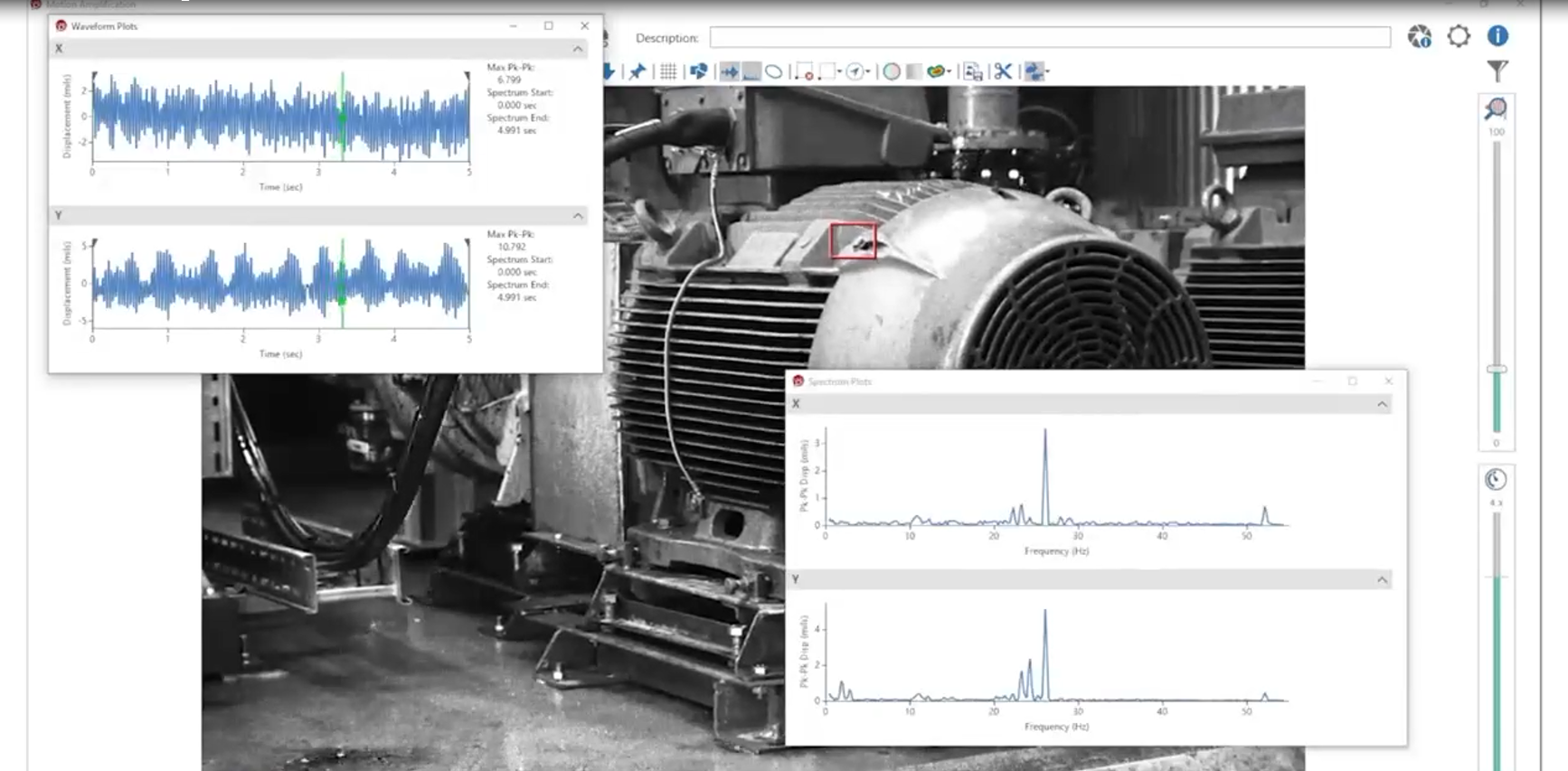

7、測量類型：包含波形、頻譜、頻響函數、相位、力輸入及時捕獲振型、固有頻率、阻尼及遠動等；
8、自動過濾濾波，捕獲整個結構的數萬個數據點，自動放大和過濾視頻的振動頻率，增加工作效率；
振動視覺增強影像系統/視覺增強影像技術非接觸式振動測量系統工作原理：
運動放大?是一種使用高速相機進行視頻和圖像處理，來檢測被測物細微運動并使其振動肉眼可見的技術；
當工業設備、機械和其他部件運行時，它們通常會產生非常小的振動和運動，這些振動非常小，人眼無法檢測到；
運動放大?技術使用數字視頻和圖像處理技術逐像素測量振動和運動，提取和放大數據以產生運動的視覺表示；
實時視頻饋送實時處理像素，以顯示振動和運動如何影響整個系統和支撐結構，并可記錄和后處理以進行分析；
視頻運動放大為細微運動提供了非入侵性的非接觸式振動測試測量解決方案；
振動視覺增強影像系統典型應用:復雜結構結構動力學非接觸式全場模態測試以及全場非接觸式振動測量；
振動視覺增強影像測量儀器系統產品價格請咨詢北京萬源恒興科技有限公司工作人員！
