動態信號分析儀后處理軟件介紹
動態信號分析儀/振動數據采集儀系統軟件主要功能介紹如下:
◆ 輸出數據文件
ASCII、SignalStar Modal File, Universal File Format(UFF), MeScope, SMS Star, VEC Modal, Standard Data Format(SDF) and MATLAB；
◆ 工程單位
所有測量通道均可從系統給出的常用工程單位列表中選用所需的工程單位。系統給出的工程單位列表包括了常用振動位移、振動速度、振動加速度、力、壓力、溫度等, 該列表用戶可以進行編輯，增添新的工程單位或刪減；同步積分、微分可進行工程單位自動轉換;
◆ 光標讀數
單光標、雙光標、峰值搜索、諧光標，光標X-Y讀數，多個峰值列表顯示，諧光標顯示，峰值或諧峰光標讀數,光標讀數標記，用戶選定圖形窗光標連動；
◆ 分析頻寬
分析頻寬從直流到42kHz；
◆ 平均方
穩態(線性)、實時、Off、指數、峰值保持；
◆ 跟蹤功能
Off、時間、平均、手動、快速平均；
穩態(線性)平均或峰值保持的連續重復測量，達到設定的平均數或時間時自動停止測量；
◆ 激勵信號
正弦、正弦慢掃頻、隨機、偽隨機、猝發隨機、快速掃頻、半正弦、脈沖。
◆ 窗函數
矩形窗、海寧窗、平頂窗、力窗、響應窗(指數窗)，窗寬度可選；
◆ 觸發功能
自由、內部觸發、信號源觸發、TTL觸發；
觸發電平：可調，電壓或量程的百分比，上升沿或下降沿；
觸發延遲：正負延遲，4096點或采樣塊大小的百分比；
◆ 記錄文件
可以記錄在用戶計算機上，記錄文件的大小僅受所用硬盤空間限制；
記錄文件包含了信號的特定信息，如采樣速度、靈敏度、工程單位、信號耦合方式等；
◆ 記錄顯示
全部記錄的數據在一屏顯示, 各個通道的信號獨立的分析顯示窗口；
數據Zoom, 單光標和雙光標；光標位置可顯示采樣點數、百分比或時間；
光標位置確定開始回放分析的起始位置, 雙光標確定回放分析的起始位置和結束位置；
振動信號采集儀系統分析軟件分析功能：
時域波形、加窗函數后時域波形、線性譜、自功率譜、功率譜密度(PSD)、傳遞函數、相干函數、脈沖響應函數、
互功率譜密度(CSD)、同步平均、自相關函數，互相關函數、概率密度函數(PDF)、累積分布函數(CDF)、直方圖(Histogram)；
濾波處理：低通、高通、帶通；

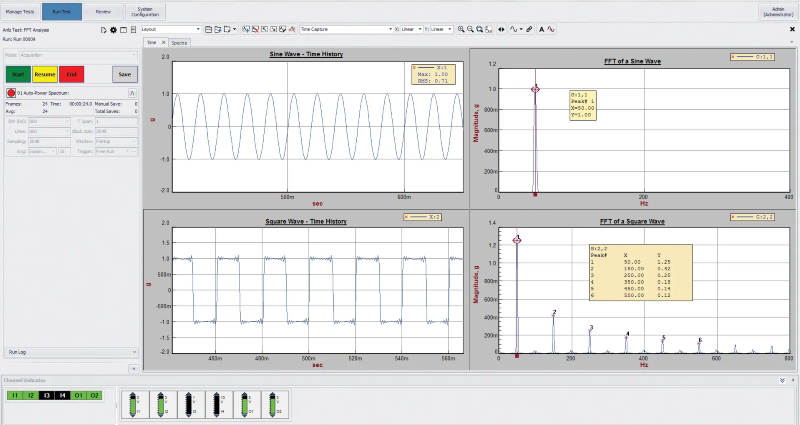

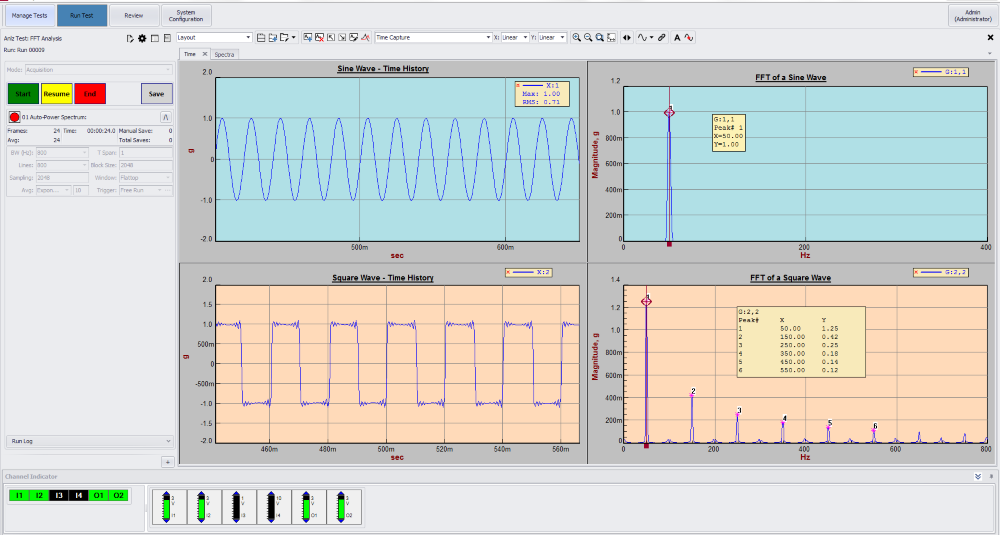

動態信號分析儀軟件人性化的操作界面
用戶可以根據自己的習慣排列自己控制面板界面，同時界面上有相應的快捷工具欄，用戶可以很方便的操作軟件；
多圖層和界面的顯示，可以顯示32個圖層，每個圖層可以顯示16個軌跡；
用戶自定義的顯示模板，圖形格線、曲線、光標、標記、用戶注釋；

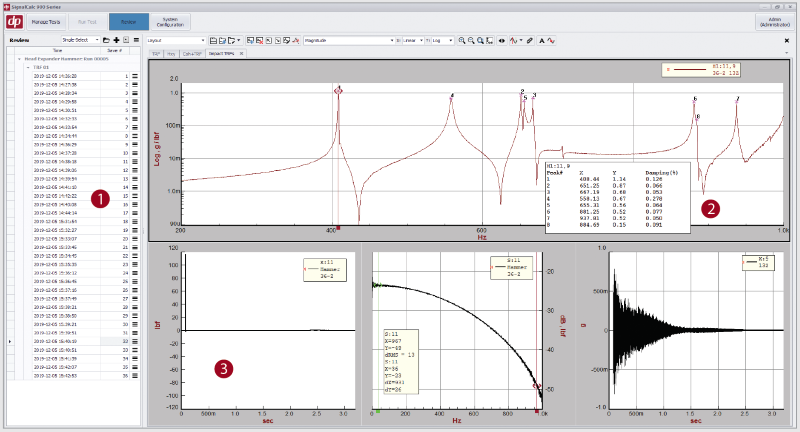

方便的數據管理菜單在這里用戶可以方便的瀏覽和查看自己已經做過的試驗的原始數據或者是結果文件，可以隨意的進行調用，修改和刪除；
強大的數據實時記錄、分析、回放功能；
分析儀內部配置了處理速度為1G的DSP芯片，所以可以很輕松的完成數據的實時記錄，和分析，同時可以回放原始數據；
同時分析儀內配置250G的硬盤可以連續記錄各通道原始的時間歷程數據；
傳感器靈敏度標定
傳感器數據庫，直接快速訪問智能傳感器數據文件，可以自動檢測標定通道，能夠?qū)崿F(xiàn)單人標定；
頻譜分析
時域波形、加窗函數后時域波形、線性譜、自功率譜、功率譜密度(PSD)、傳遞函數、相干函數、脈沖響應函數、互功率譜密度(CSD)、同步平均、自相關函數，互相關函數等；
譜線數：25600，可擴展到51200線；
倍頻程分析
實時的倍頻程分析(1/1，1/3，1/6，1/12，1/24)
模態分析方法為錘擊法，MIMO；
激勵信號
正弦、正弦慢掃頻、隨機、偽隨機、猝發隨機、快速掃頻、半正弦、脈沖；
多通道數據采集系統、便攜式4通道振動信號采集儀、動態信號分析儀產品請來電咨詢！
