奇石樂Kistler9255C壓電式六分量測力臺
奇石樂Kistler 9255C壓電式六分量測力臺描述：
奇石樂Kistler多分量測力臺系統為動態多分量測量系統，主要用于測量三分量力和三分量力矩;也稱為六分量測力計、六分量測力平臺、多分量測力平臺、六軸力傳感器測試系統等；產品應用國防軍工研究院所、制造業、汽車等領域；其中之一便是航空發動機的推力測試，對發動機進行定性測試微振動測量、反作用力測量以及針對航天器擾振特性測量、切削力測量等；多分量測力臺系統由六維/軸力傳感器、實驗室電荷放大器、數據采集系統以及六分量力和力矩測量后處理分析軟件構成。

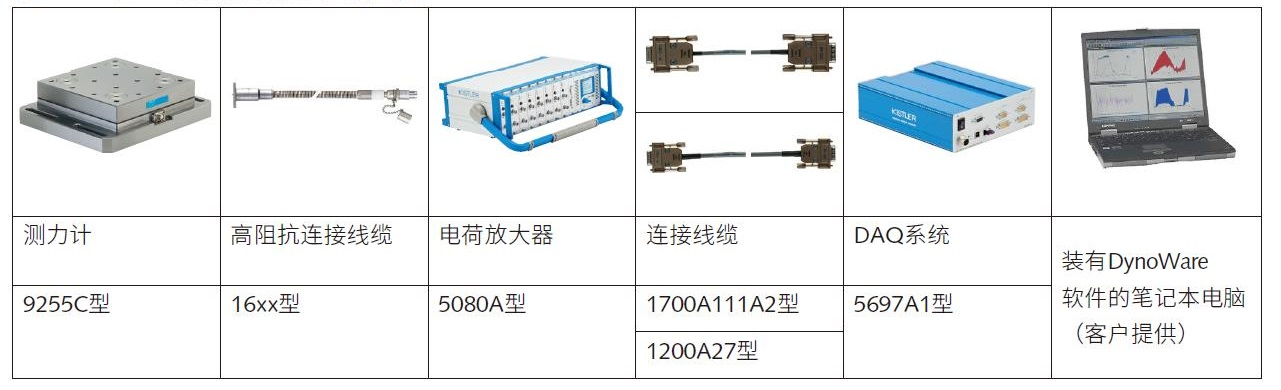

多分量測力臺系統構成如下：

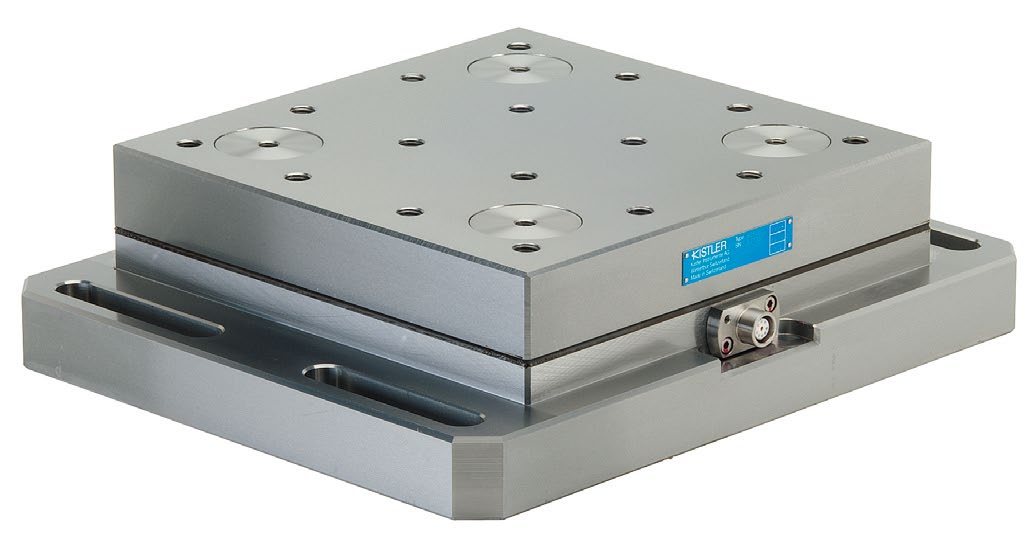

本文將介紹奇石樂9255C六分量測力計：
六分量測力計由4個三分量力傳感器組成；傳感器通過高預緊力，安裝在一塊蓋板和一塊底板之間；每個傳感器含有三個晶體盤，其中一個用于感應z方向上的壓力，而另兩個分別用于感應x和y方向上的剪切力；實際測量力分量時，沒有位移；四個內置力傳感器的輸出在測力計內部連接，以便對力和力矩進行多分量測量；可在9針法蘭接頭處提供八個輸出信號。
奇石樂Kistler 9255C六分量測力臺產品指標：
? 量程范圍：Fx, Fy: -30..30kN Fz:–10...60kN
? 標定范圍: Fx, Fy: 0...30kN Fz: 0...60kN
? 標定部分范圍:Fx, Fy:0...3kN Fz: 0...6kN
? 過載: Fx, Fy: 36/36kN Fz: 12/72kN
? 閾值分辨率: <0,01N
? 靈敏度: Fx, Fy:-7,9pC/N Fz:–3,9pC/N
? 線性度，所有范圍:±0,5%FSO
? 滯后，所有范圍: 0,5%FSO
? 串擾:
Fz–> Fx, Fy: <±1%
Fx<–> Fy:<±2%
Fx, Fy–> Fz:<±2%
? 剛度: cx, cy:2 000N/μm cz 3 000N/μm
? 固有頻率（法蘭安裝）：
fn (x):2,2 kHz
fn (y):1,8 kHz
fn (z):2,3 kHz
? 固有頻率（法蘭安裝并通過蓋板）：
fn (x):2,2 kHz
fn (y):2,2 kHz
fn (z):3,3 kHz
? 工作溫度范圍:–20...70°C
? 每通道電容: 500 pF
? 絕緣電阻: (20°C) >1013
? 連接頭: Fischer flange 9 pin ne
? 重量：52Kg
奇石樂Kistler壓電式三分量測力系統用途：
壓電式三向力傳感器能夠通過石英晶體能夠直接準確地測量：
? 加工過程中的切削力
? 碰撞測試過程中的碰撞力
? 振動力和摩擦力
? 生物力學中的地面反作用力
? 道路和測試臺上的車輛力
? 風洞天平上的力
奇石樂Kistler多分量測力平臺系統應用方向:
? 測試彈簧和阻尼元件時產生的力和扭矩
? 測試假體時產生的動態力和扭矩
? 產品測試過程中產生的力和扭矩
? 風洞中產生的動態力和扭矩
? 微振動測量
? 反作用輪測量
? 顫振測試
