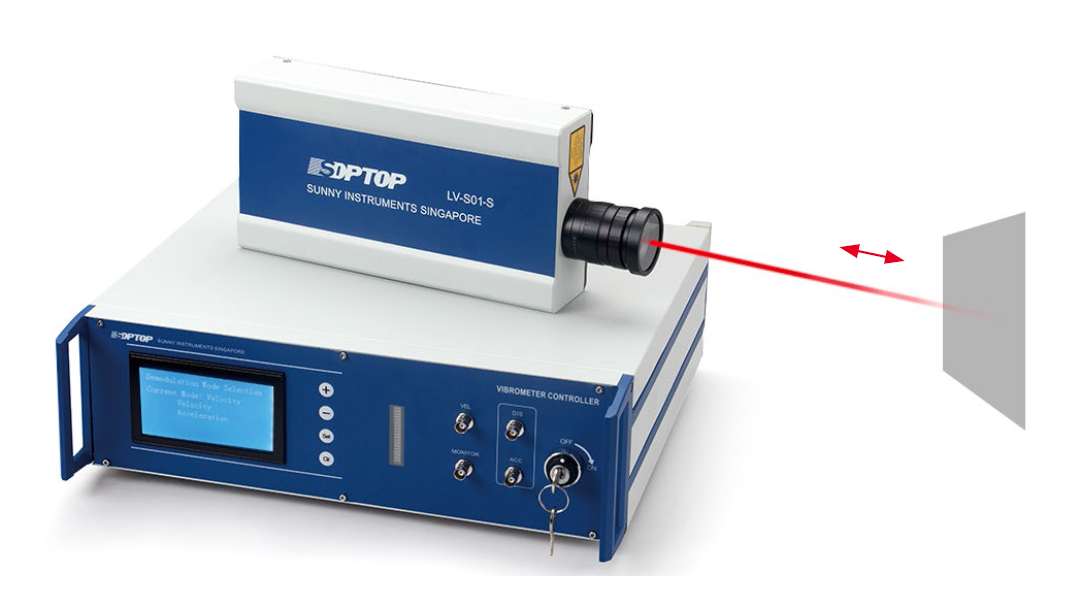

單點式激光測振儀LV-S01-S
單點式激光測振儀LV-S01-S產品描述：
LV-S01-S激光測振系統為單點式LDV激光多普勒測振系統，用于測量物體沿激光方向的振動、速度、振幅、頻率等；
多普勒測振儀LV-S01-S可選擇適當量程和頻率范圍，速度量程10m/s，頻率0-3MHz，位移分辨率15pm，頻率可定制25MHz；
目標距離在0.35m到20m之間，測振儀數字信號和模擬信號雙輸出可選；系統可以擴展至多通道激光測振儀以及掃描式全場激光測振儀；
單點式激光測振儀LV-S01-S配套專業的激光測振系統軟件，操作簡單，系統的適用性和性價比得到了科研院校客戶的認可。
單點式激光測振儀LV-S01-S產品指標如下：
單點式激光測振儀（法向） | |
操作溫度 | 3℃-45℃ |
操作濕度 | <90 |
電源 | 220-240Vrms 50-60Hz |
激光波長 | He-Ne laser 632.8nm |
工作距離 | 0.35m-20m（取決于被測表面） |
輸出電壓范圍 | ±10V |
頻率范圍 | DC-3MHz |
速度分辨率 | ≥0.01μm?s-1/Hz |
位移分辨率 | ≥15pm |
濾波設置 | 高通、低通濾波設置 |
線性誤差 | 1％ |

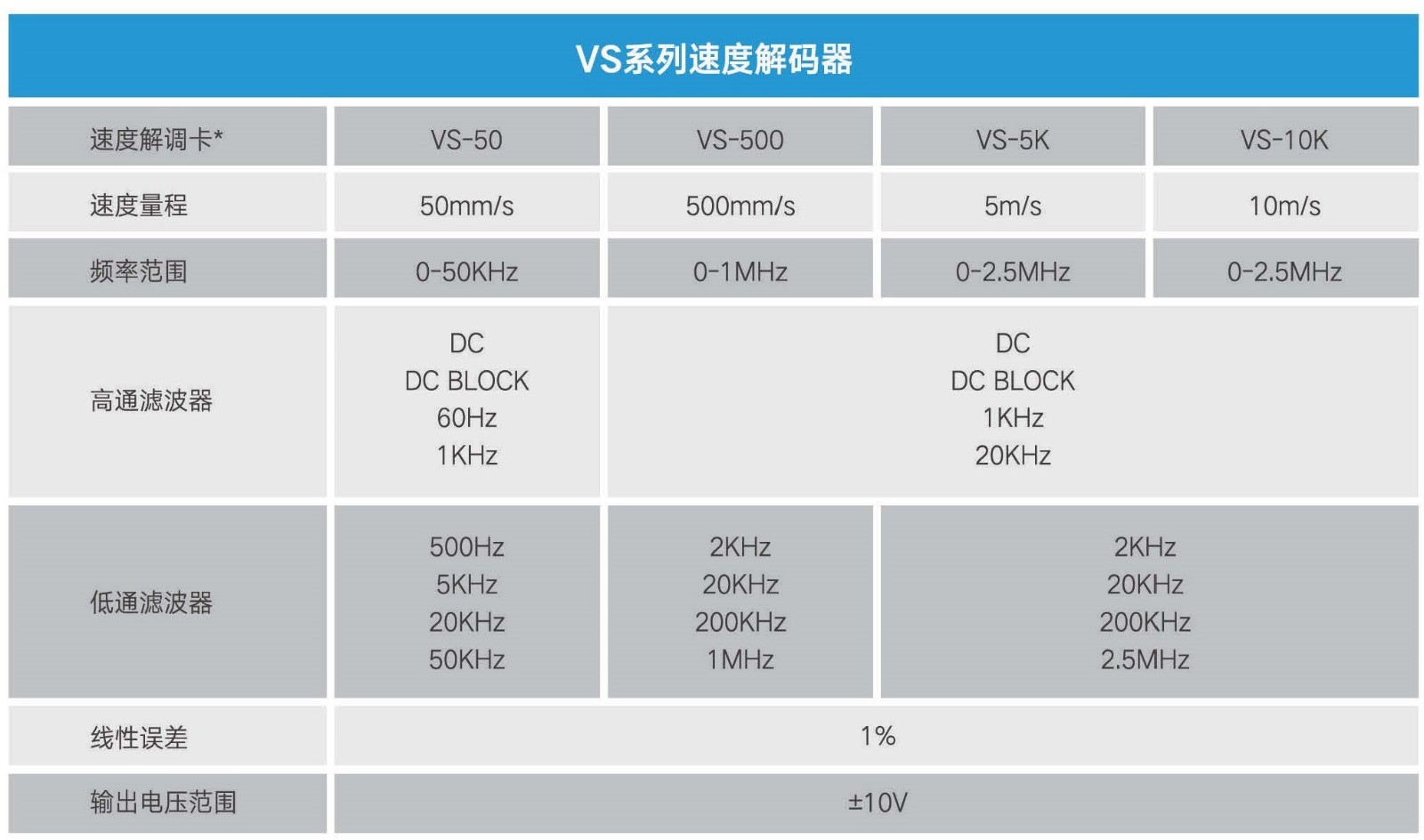

速度解碼器 | VS系列速度解碼器、VD-16數字速度解碼器 |
位移解碼器 | DD-16數字位移解碼器、DD-21數字位移解碼器 |

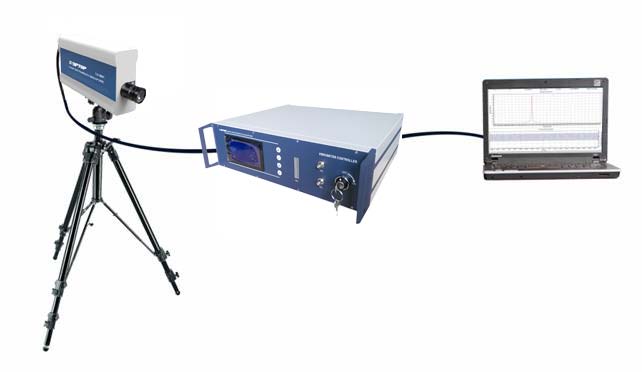

單點式激光測振儀軟件Quick SA介紹：
普勒測振儀LV-S01-S為氦氖He-Ne激光單點式測振儀，系統軟件Quick SA可提供FFT頻譜分析、高通、低通及帶通濾波器；
可實時顯示時間一速度曲線、時間一位移曲線、時間一加速度曲線等，并可記錄振動過程，可輸出UFF格式文件，用于模態分析；
基于時域頻域信號，單通道可進行單維激光測振儀的測量雙通道激光測振儀可用于旋轉機械軸心軌跡、二維測量、擺角測量。

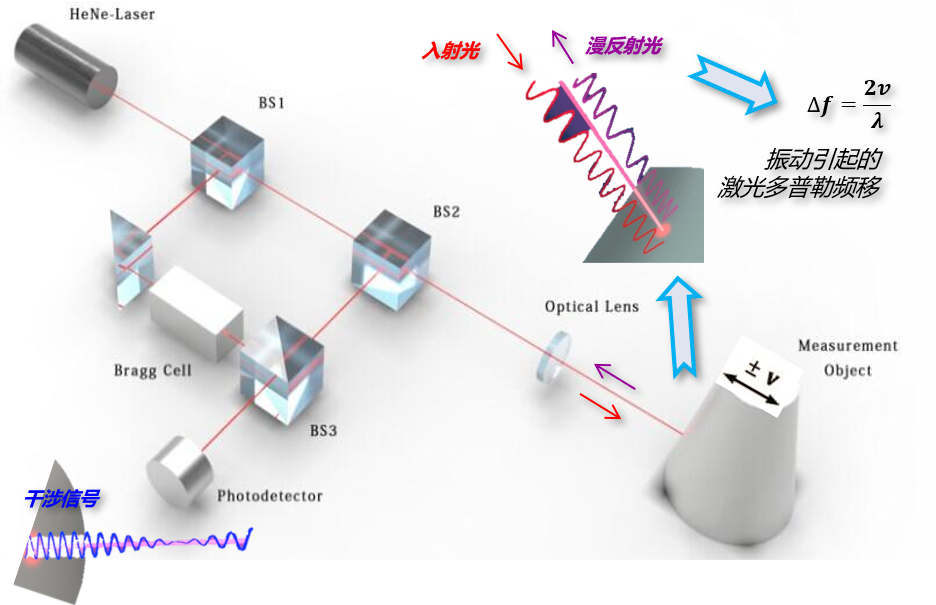

單點式激光測振儀的光學工作原理如下：
激光測振儀的核心是一臺激光干涉儀和一臺信號處理器；激光干涉儀內的He-Ne激光器發出的偏振光（設頻率為F0）由分光鏡分成兩路，一路作為測量光，一路作為參考光；參考光通過聲光調制器具有一定頻移（F），測量光被聚焦到被測物體表面，物體振動引起測量光頻移（f =2v/λ）；系統收集反射光并與參考光匯聚在傳感器上，這樣兩束光在傳感器表面產生干涉，干涉信號的頻率為F0+F+f，攜帶了被測物體的振動信息，信號處理器將多普勒頻移信號轉換為物體振動的速度和位移信號！
激光測振儀測振系統配置及價格請咨詢北京萬源恒興科技有限公司工作人員！
