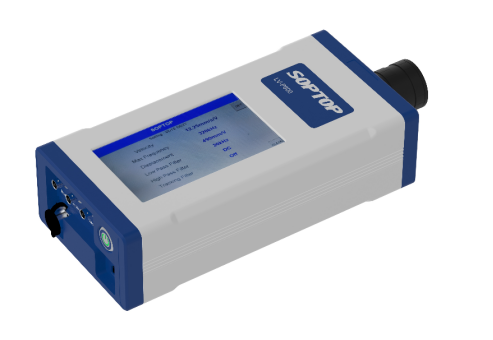

一體化緊湊型激光多普勒測振儀LV-M600
一體化緊湊型激光多普勒測振儀LV-M600描述：
便攜式單點激光測振儀M600一體化緊湊設計，激光光學頭和解調控制箱于一體，可進行非接觸式加速度、位移及速度等測量；
M6OO激光測振儀的工作原理為激光多普勒測振原理，單臺一通道一個光學頭，工作距離0.35-20m、頻率范圍DC-50KHz；
He-Ne氦氖激光多普勒測振儀M60緊湊式設計，方便便攜，可用于公路、橋梁、工程表面等領域狀態監測及動力學測試；
一體化緊湊型激光多普勒測振儀LV-M600指標：
一體式緊湊型單點激光測振儀LV-M600 | |
激光波長 | 632.8nm |
工作距離 | 0.35m-20m |
速度量程* | ±50mm/s，±500mm/s |
輸出物理量 | 速度、位移和加速度(由客戶通過軟件選擇) |
分辨率 | 速度0.01μm/s/√Hz |
線性誤差 | ＜±1% |
輸出電壓范圍 | ±10V |
模擬輸出 | BNC接口輸出 |
數字輸出 | RJ45千兆以太網口 |
解碼器類型 | 數字解碼器 |
頻率范圍 | 0.1Hz-50kHz |
低通濾波器 | 500Hz、2kHz、10kHz、50KHz |
信號電平顯示 | 反光信號強度顯示、DC電壓信號輸出（BNC接口，0-5V） |
檔位控制及顯示 | 帶交互式菜單引導設置的7寸彩色觸摸屏 |
工作溫度 | +3℃…+45℃ |
存儲溫度 | -10℃…+65℃ |
供電電源 | DC12V±10%適配器 |
功耗 | Max.50W |
激光測振軟件 | 顯示，分析、長時間數據存儲功能 回放，濾波設置功能 波形放大、縮小、移動功能 X、Y坐標值收數功能 多通道復合運算功能 頻響、傳遞函數分析功能 1/3倍頻程功能等 |
SDK擴展 | 可提供SDK接口，支持SDK定制開發，具有電力巡檢機器人接口 |
便攜性 | 配套便攜箱，便攜電源，多自由度支架，戶外、野外測量 |
聲音還原 | 根據所采集的振動信號實現聲音回放及音頻文件導出等 |
高精度頻率分析 | 通過時域、頻域相結合的方式，1/1000的頻率分辨率 |
主機尺寸 | ≤382（長）×160（寬）×94（高）mm |
緊湊式激光測振儀系統特點：
? 一體化設計，光學系統和電學系統集成；
? 非接觸測量，無附加質量影響；
? 手動調焦；
? 彩色觸摸屏人機交互界面；
? 頻率范圍DC-50kHz；
? 完整的解決方案：包含了光學調試、電路去噪、信號處理、數據采集及軟件分析功能；
? 個性化軟件：可根據客戶需求配備具有實時評價測量結果、實時顯示變化趨勢等智能化功能的軟件；
一體式激光測振儀的設計原理和工作原理如下：
激光測振儀的核心是一臺高精密激光干涉儀和一臺信號處理器；精密激光干涉儀內的He-Ne氦氖激光器發出的偏振光（設頻率為F0）由分光鏡分成兩路，一路作為測量光，一路作為參考光；參考光通過聲光調制器具有一定頻移（F），測量光聚焦到被測物體表面，物體振動引起測量光頻移（f=2v/λ）；
系統收集反射光并與參考光匯聚在傳感器上，這樣兩束光在傳感器表面產生干涉，干涉信號的頻率為F0+F+f，攜帶了被測物體的振動信息，信號處理器將頻率信號轉換為物體振動的速度和位移信號。
