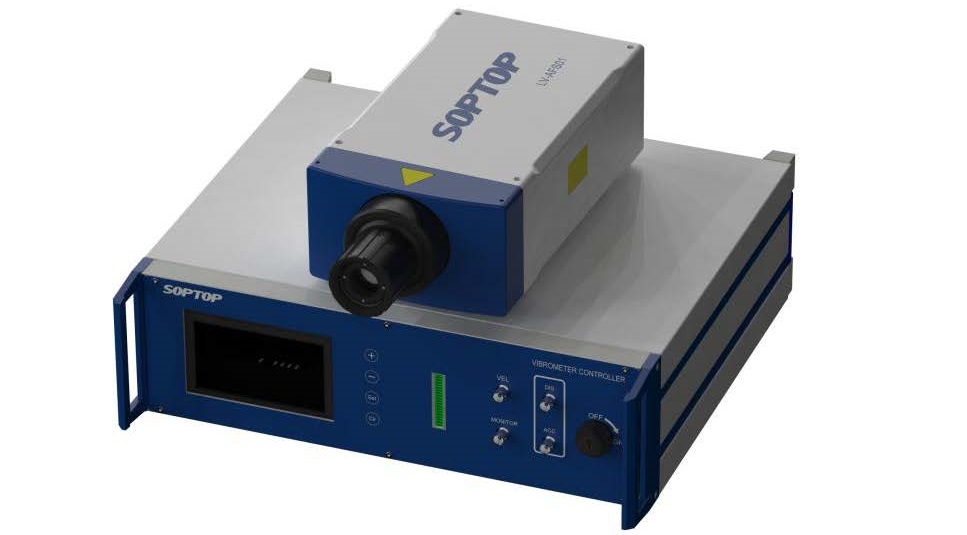

激光多普勒測振儀紅外單點自動聚焦LV-AFS01
激光測振儀紅外自動聚焦AFS01產品概述：
紅外自動單點聚焦激光測振儀LV-AFS01利用多普勒激光振動測量原理，可對被測物結構非接觸式動力學及材料性能測試；
激光測振儀工作距離0.35m-20m，頻率可達25MHz，可自動聚焦；設備抗干擾性強，激光測振系統速度、位移信號雙輸出；
激光波長1550nm紅外可見光，可在高達﹢1200℃高溫以及強磁環境中進行熱振、熱模態、超高溫位移等測試試驗。
激光測振儀紅外自動聚焦AFS01產品指標：
紅外單點激光測振儀LV-AFS01技術參數 | |
激光波長 | 1550nm |
激光等級 | Class II(人眼安全) |
工作距離 | 0.35m-20m |
輸出電壓 | ±10V |
速度量程 | ±10m/s |
位移量程 | ±2m |
速度分辨率 | 0.01μm/s/√Hz |
位移分辨率 | 1pm |
線性誤差 | ＜±1% |
輸出信號 | 速度、位移、加速度 |
模擬輸出 | BNC接口輸出 |
數字輸出 | RJ45千兆以太網口 |
速度解碼器 | VS-03中頻速度解碼器、VD-16寬帶數字速度解碼器 |
位移解碼器 | DD-21寬帶數字位移解碼器 |
頻率范圍 | DC-3MHz（VD-16/DD-21解碼器） |
低通濾波器 | 2kHz,10kHz,20kHz,40kHz,80kHz,160kHz,360kHz,1MHz,3MHz(標配解碼器)；100kHz,1MHz,2MHz,4MHz,10MHz,25MHz(25M解碼器) |
跟蹤濾波器 | Slow，Medium，F(xiàn)ast，OFF |
信號顯示 | 反光信號強度顯示、DC電壓信號輸出（BNC接口，0-5V） |
接口/顯示 | 帶交互式菜單引導設置的彩色屏 |
工作溫度 | +3℃…+45℃ |
存儲溫度 | -10℃…+65℃ |
相對濕度 | <90% |
供電電源 | 100...240 VAC±10%，50/60Hz |
功耗 | max.100 VA |
紅外單點激光測振儀速度、位移數字解碼器 | |||||
速度解碼器 | 描述 | 帶寬 | 量程 | 速度范圍 | 速度分辨率 |
VS-03 | 中頻速度解碼器 | 0.5Hz-50kHz | 3 | ±500mm/s | ≥0.1μm/s/√Hz |
VD-16 | 寬帶速度解碼器 | 0-3MHz | 16 | ±10m/s | ≥0.01μm/s/√Hz |
VS-03F | 中頻速度解碼器 | 0.5Hz-50kHz | 3 | ±1.225m/s | ≥0.1μm/s/√Hz |
VD-16F | 寬帶速度解碼器 | 0-3MHz | 16 | ±24.5m/s | ≥0.01μm/s/√Hz |
位移解碼器 | 描述 | 帶寬 | 量程 | 位移范圍 | 位移分辨率 |
DD-21 | 寬帶位移解碼器 | 0-3MHz | 21 | ±2m | ≥1pm |
紅外自動聚焦激光測振儀功能特點：
高穩定：光學系統采用紅外光纖設計，系統穩定性高；
可定制：可根據客戶要求選擇激光測振儀量程和頻率范圍；
完整的解決方案：包含了光學測試、電路去噪、信號處理、數據采集及軟件分析功能；
激光測振儀軟件：可根據客戶需求配置具有實時評價測量結果，實時顯示變化趨勢等智能化功能的軟件；
便攜性：激光測振儀光學頭可固定于三腳架，配有為激光測振系統定制的拉桿箱，方便攜帶。
特殊應用：紅外激光測振儀適用于航天器高溫環境下熱振、熱模態、位移測量;

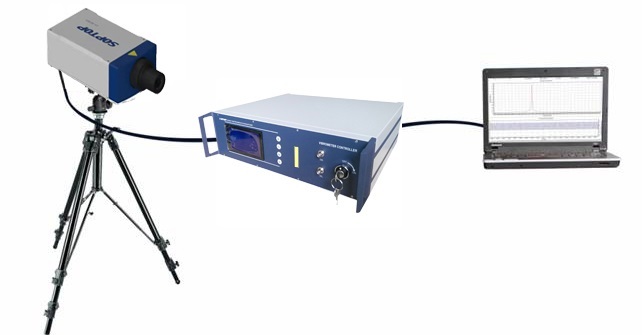

下圖：紅外單點激光測振儀系統構成圖
包含激光激光測振儀信號采集光學頭、激光振動測量信號調理箱、激光測振實時分析軟件；

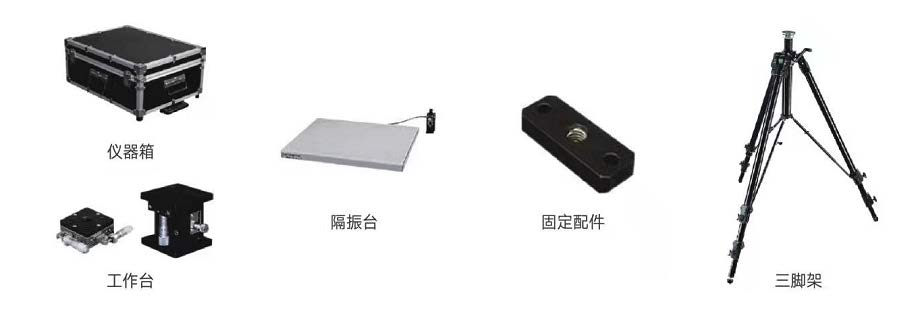

下圖：激光測振儀系統選配配件
北京萬源恒興科技有限公司致力于為科研院?？蛻籼峁┖侠淼募す庹駝?dòng)測量?jī)x系統，助力中國精密制造業;
