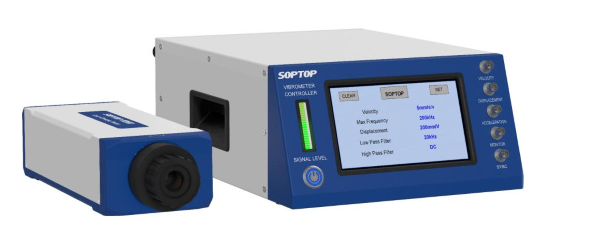

多普勒激光測振儀單點自動聚焦LV-S30
多普勒激光測振儀單點自動聚焦LV-S30系統描述：
LV-S30產品為非接觸式單點激光多普勒測振設備，可準確地對測量物體的振動、位移、速度及加速度等進行測量;
He-Ne激光波長632.82nm，激光安全等級classII，激光測振系統軟件可以對物體非接觸式模態測試分析，可自動聚焦；

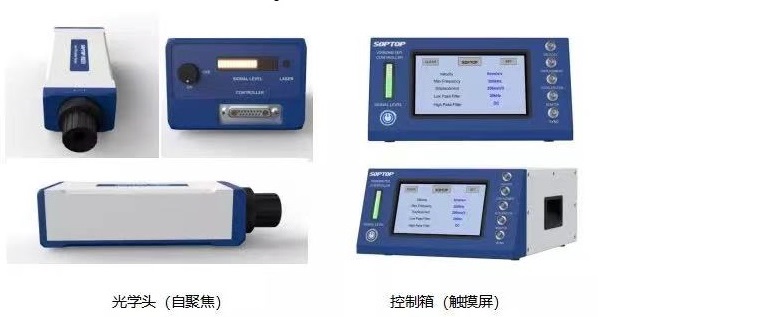

它主要由干涉儀及振動控制器兩部分組成，速度及位移同時輸出，頻率范圍可達25MHz，速度測量量程達12m/s。
激光測振儀單點式LV-S30產品參數如下：
激光測振儀單點式LV-S30 | |
工作距離 | 0.25-30m |
最大速度量程 | ±12m/s |
頻率范圍 | DC-3MHz（標配）DC-25MHz（高配） |
輸出電壓量程 | ±10V |
聚焦方式 | 自動聚焦、遠程聚焦、手動調焦 |
速度分辨率 | 優于0.001μm/s/√Hz |
位移分辨率 | 優于0.3pm |
SDK擴展 | 可以提供SDK接口，支持定制開發 |
最大線性誤差 | ＜0.5％ |
濾波 | 高通、低通濾波、ASE濾波器 |
跟蹤濾波器 | Slow、Medium、Fast |
解碼器 | 高速數字解碼器、高頻解碼器 |
激光波長 | He-Ne激光632.8nm |
激光安全等級 | Class II |
激光功率 | ＜1mW |
電源 | 110-240VAC±10％,50/60Hz |
激光測振儀速度,位移解碼器 | |||||
速度解碼器 | 描述 | 頻率范圍 | 量程 | 速度范圍 | 速度分辨率 |
VD-03 | 中頻解碼器 | 0-50kHz | 3 | ±500mm/s | 0.1μm/s/√Hz |
VD-16 | 寬帶解碼器 | 0-3MHz | 16 | ±10m/s | 0.01μm/s/√Hz |
VD-20 | 寬帶解碼器 | 0-3MHz | 20 | ±10m/s | 0.001μm/s/√Hz |
VD-21 | 寬帶解碼器 | 0-3MHz | 21 | ±12m/s | 0.001μm/s/√Hz |
位移解碼器 | 描述 | 帶寬 | 量程 | 位移范圍 | 位移分辨率 |
DD-21 | 寬帶解碼器 | 0-3MHz | 21 | ±2m | 優于1pm |
DD-27 | 寬帶解碼器 | 0-3MHz | 27 | ±2m | 優于1pm |
DD-16M | 超寬帶解碼器 | 30K-25MHz | 16 | ±500μm | 優于0.3pm |
激光測振儀單點式系統特點：
? 高頻頻率范圍可達25MHz；
? 可實現自動聚焦；
? 最大測量速度量程可達12m/s；
? 光學激光多普勒測振原理
? 可實時測量物體振動的位移、速度、加速度及頻率等；
? 可定制租賃：可根據需求定制量程和頻率范圍。

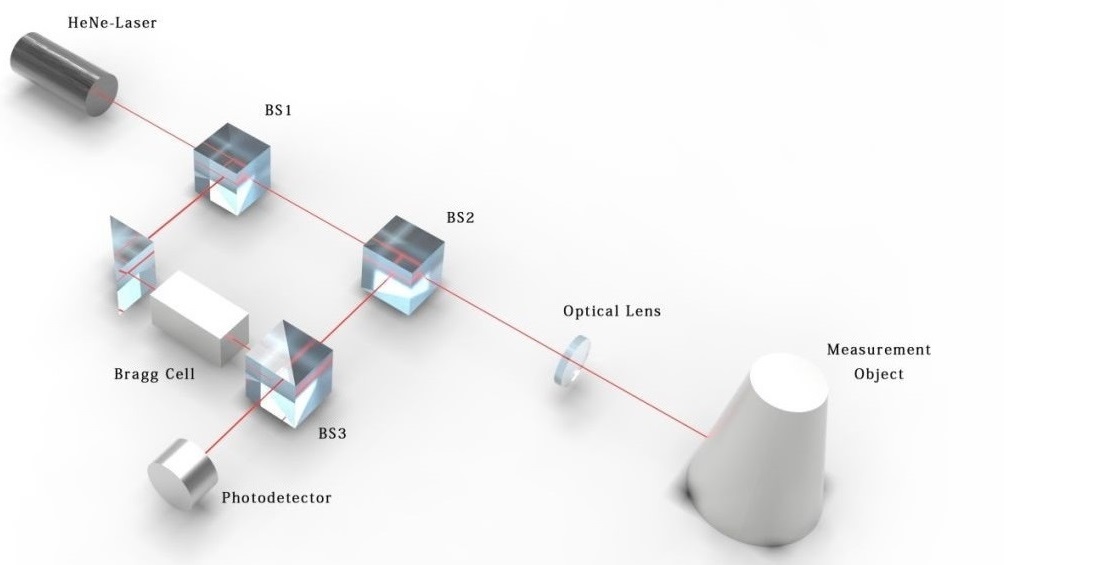

激光多普勒測振系統原理圖如下：
激光多普勒測振儀的光學工作原理：
激光測振儀的核心是一臺氦氖激光干涉儀和一臺信號處理器；高精密激光干涉儀內的He-Ne激光器發出的偏振光，
偏振光（設頻率為F0）由分光鏡分成兩路，一路作為測量光，一路作為參考光；
參考光通過聲光調制器具有一定頻移（F），測量光聚焦到被測物體表面，物體振動引起測量光頻移（f=2v/λ）；
系統收集反射光并與參考光匯聚在傳感器上，這樣兩束光在傳感器表面產生干涉，干涉信號的頻率為F0+F+f，
攜帶了被測物體的振動信息，信號處理器將頻率信號轉換為物體振動的速度和位移信號。
北京萬源恒興科技有限公司致力于為科研院?？蛻籼峁┖侠淼牧W測試測量系統，助力中國精密制造業;
激光測振儀/激光多普勒測振儀系統型號配置及價格請咨詢北京萬源恒興科技有限公司工作人員！
