數字圖像相關法（DIC）與應變片應變測量比較
傳統貼應變片應變測量介紹：

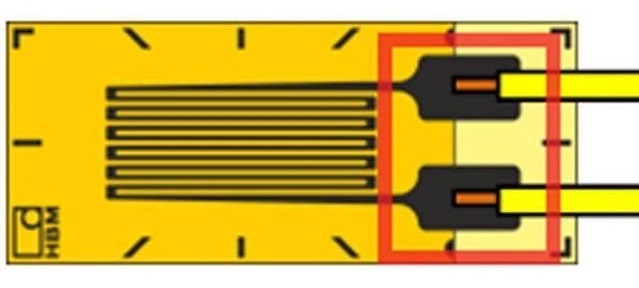

常規的形變測量使用應變片作為傳感器，其電阻隨試樣形變的變化而變化，通過關系轉換可將應變甚至拉力、壓力、重量的物理量測量轉化為其電阻阻值的測量；這類接觸式測量中應變片需要使用特殊膠水，緊密粘貼在試樣表面，并將引線通過焊接等方式連接到數據采集系統；若要實現高精度測量，使用者需要具備豐富的使用經驗與實驗預判力。
數字圖像相關法 (DIC)應力應變測試介紹：

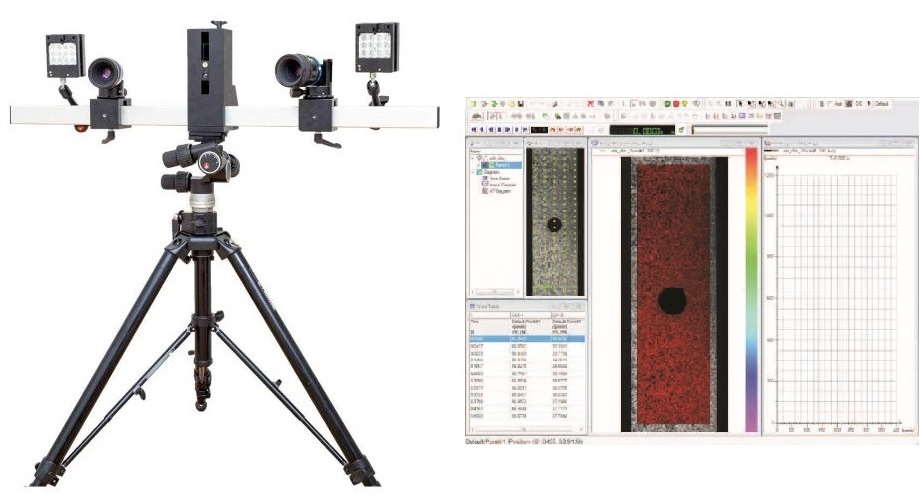

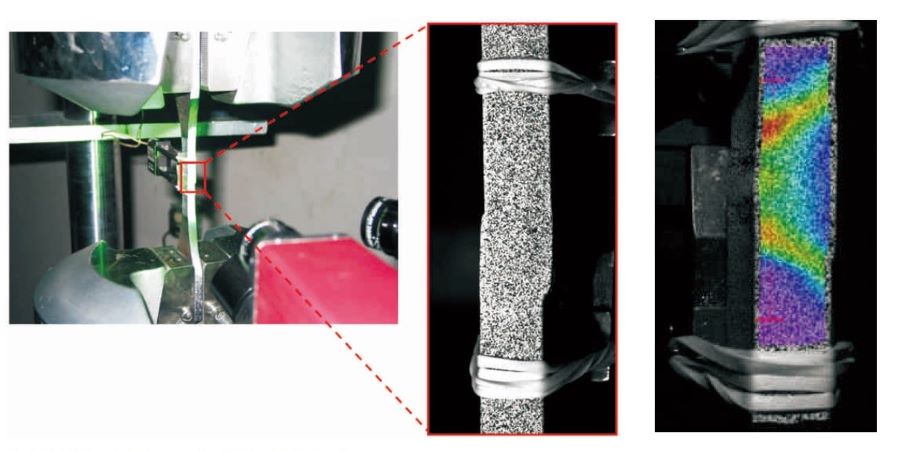

DIC應變測試測量系統軟件通過跟蹤試樣表面上感興趣區域內的散斑圖案運動和變形，計算出該區域的全場位移和全場應變，并以偽彩圖層的形式在二維、三維圖中展示各類應變的全場圖像，讓應變測量變得更加高效、直觀；數字圖像相關法 (DIC)應力應變測量包含一系列工具，如檢查線、虛擬引伸計和興趣點等等，方便用戶提取所需數據。這種非接觸式技術不受溫度、濕度和材料形變速度影響，非常適用于巖石流變、疲勞斷裂、材料塑性形變、高速沖擊、高溫材料研究、低溫風洞試驗等特種應用下的形變分析。
數字圖像相關法（DIC）與應變片應變測量比較
1.接觸式貼片應變測量
? 最小測量范圍小可達幾個微應變，但量程相對較窄；
? 必須使用高強度粘合劑，使其粘貼在被測樣品表面；
? 按點測量，可測量區域大小受到應變片數量限制；
? 對測試環境的溫度和濕度敏感，或需要選用特殊應變片；
? 需要為每個應變片焊接導線，并匯總到數據采集系統；
2.DIC數字圖像相關法全場應力應變
? 精度高、量程廣、從50微應變到2000%或以上；
? 非接觸式測量法，通過高速相機采集形變數據；
? 全場測量海量數據點，支持高速攝影捕獲超快形變；
? 不受高低溫、高濕度，甚至真空密封等惡劣測試環境影響；
? 只需在物體表面噴灑散斑，成本低廉，方便靈活；
