全場掃描式激光測振儀光盤模態測試應用
什么是模態分析？
模態分析是物體結構在振動激勵下的動態特性，可以通過模態分析提取結構的模態參數（動態特性）；
模態參數可以幫助結構工程師理解結構對環境條件的響應，從而進行設計驗證。
為何需要對光盤進行模態分析？
隨著光盤驅動器資料傳輸速率的增加，主軸馬達的轉速也隨之增高，如今已達到約為每分鐘12000轉；
如果光盤有一點偏心質量的存在，不平衡量所造成的振動就會加劇，給光學頭的聚焦和循環造成極大的困難；
對光盤進行模態測試分析得到其固有頻率和振型變化，用來判定光盤強度是否滿足設計要求。
光盤接觸式模態測試缺陷
1）光盤質量小，接觸式傳感器對光盤的測試影響大；
2）模態振型需要對光盤采集多點數據，傳統方法需分多次測量，效率低；
3）光盤模態分析急需無質量附加，又高效的測量方式。

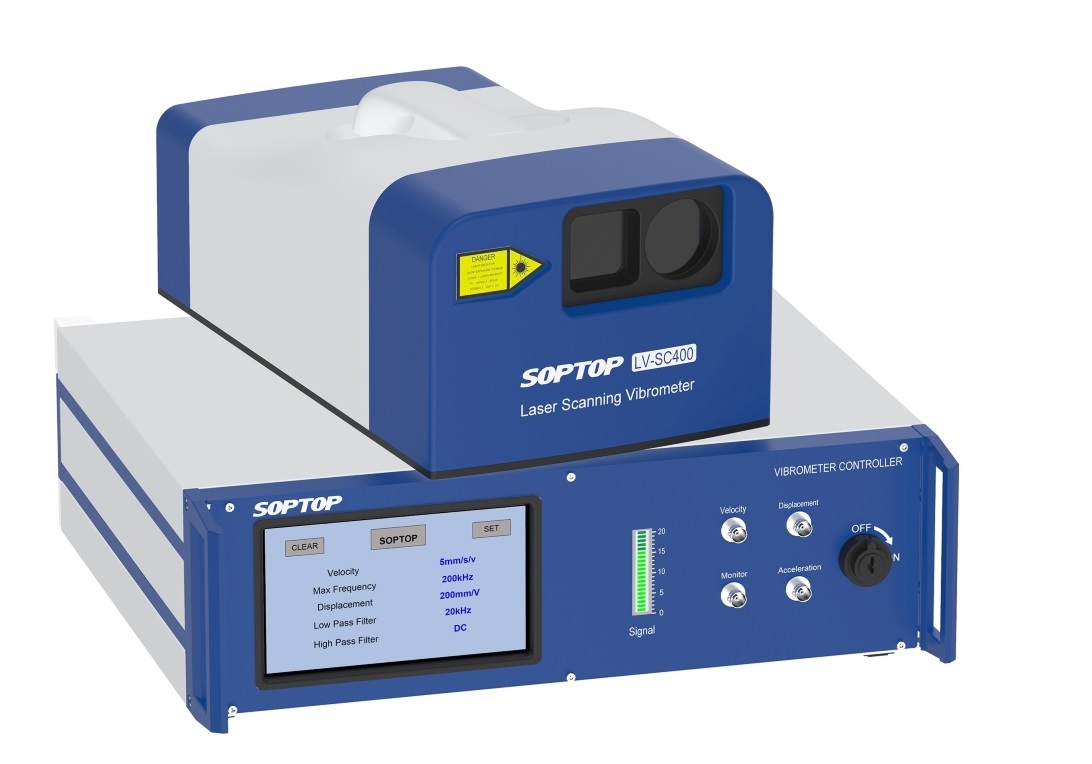

光盤模態測試分析解決方案:全場二維掃描式激光測振儀LV-SC400模態測試系統
激光多普勒測振儀能實現納米級、皮米級的振幅分辨率；
系統采用激光作為探測手段，完全無附加質量影響，能夠在很小和很輕的結構上進行測量。
單點掃描式激光測振儀系統特點：
振鏡可實現40°×50°的偏轉角度變化；
相機可實現30x光學變焦、12x數字變焦；速度分辨率0.01μm/√Hz，位移分辨率1pm；
激光測振測試環境搭建:
1、信號發生器產生掃頻信號，通過壓電片激勵光盤振動；

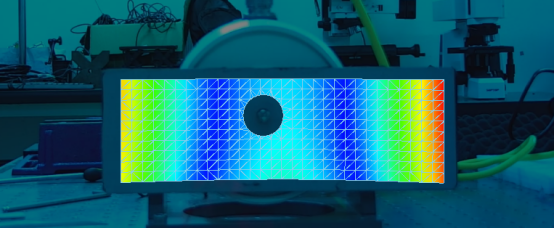

2、掃描激光測振儀設備搭建；

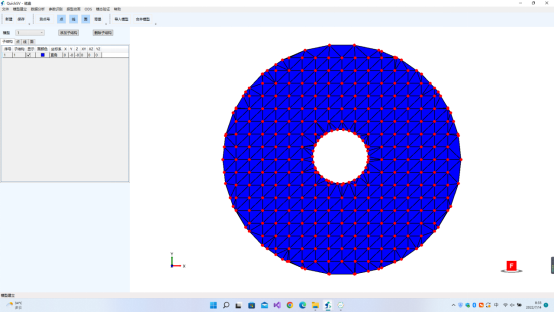

3、軟件上進行建模布點，激光點進行逐點掃描和采集數據
全場掃描式激光測振儀數據分析：

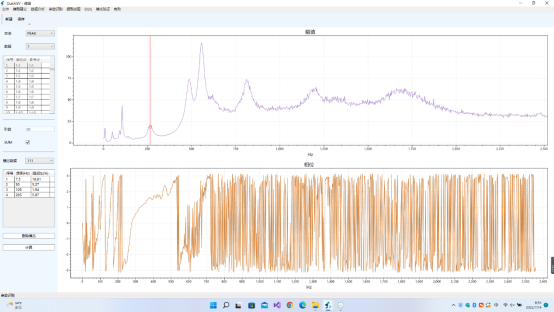

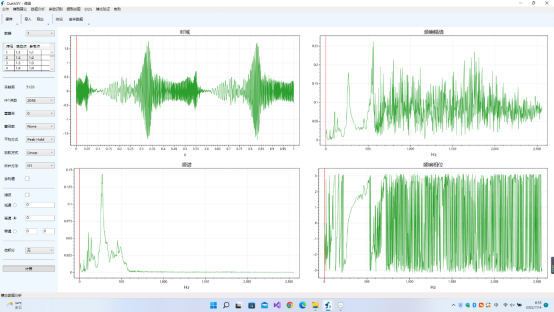

1、軟件上可進行時域分析、頻譜分析、頻響幅值分析和頻響相位分析
2、通過模態算法進行模態分析，分析得到頻率、阻尼比

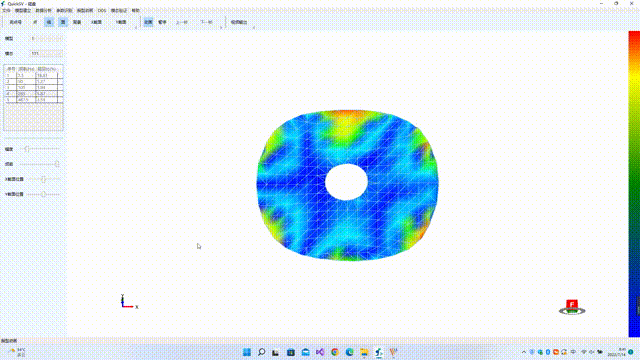

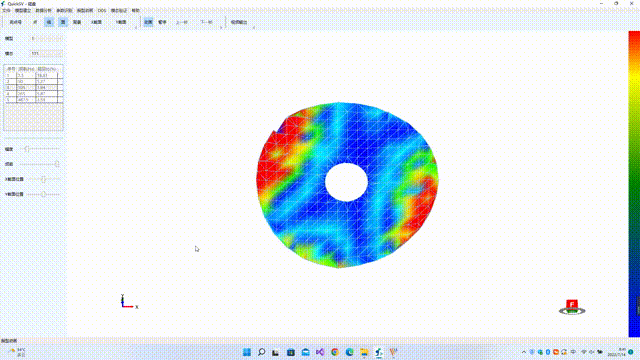

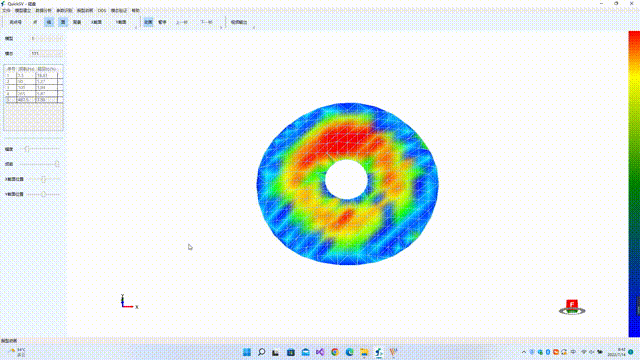

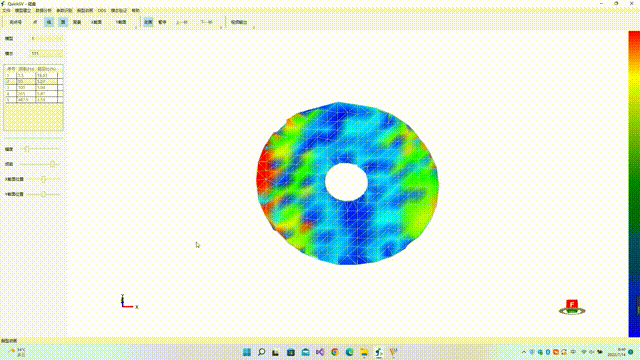

3、振型顯示
50 Hz振型（上圖）
105 Hz振型（上圖）
265 Hz振型（上圖）
487 Hz振型（上圖）
通過掃描式激光測振儀測試分析得到光盤的固有頻率以及模態振型，為評價光盤特性通過了有利的理論依據；
全場掃描式激光測振儀能夠?qū)焖俚倪M(jìn)行非接觸式模態測試，相比于傳統的貼片式傳感器有著較大的優勢；
全場二維掃描式激光測振儀也可應用其他結構分析如超聲壓電測試以及新型材料的研究中。
